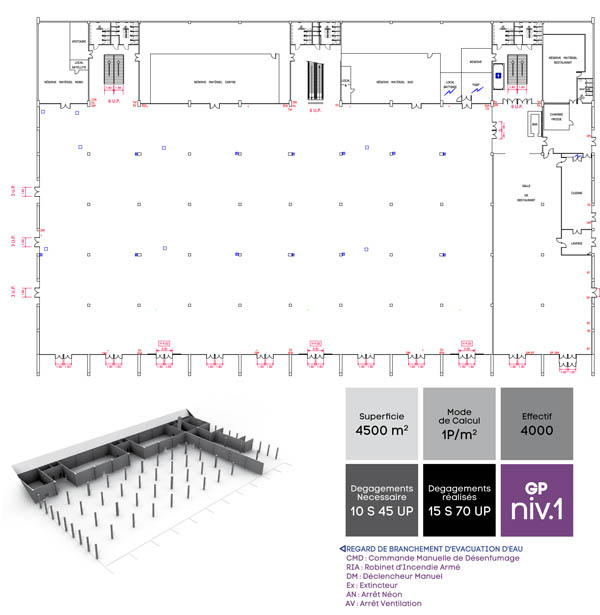

Téléchargez le plan 2D
Téléchargez le plan 3D

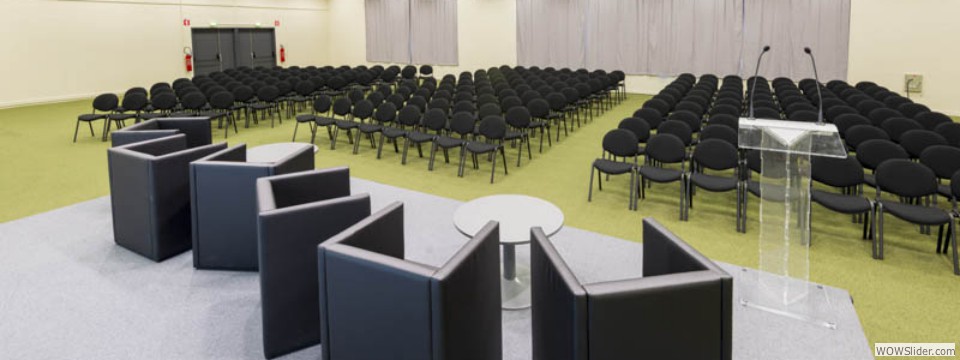

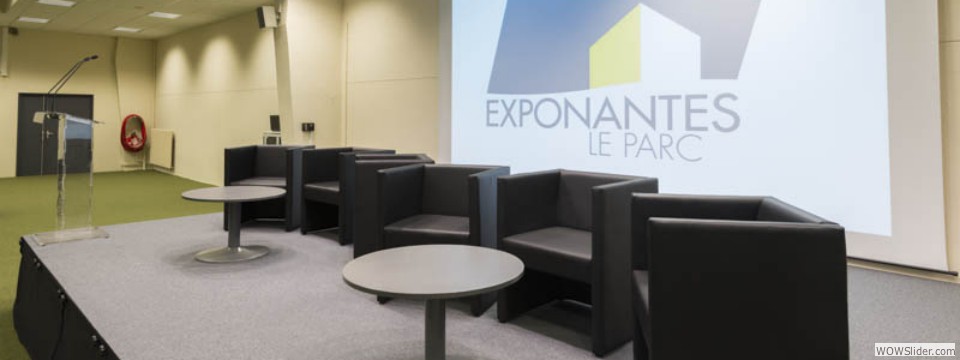

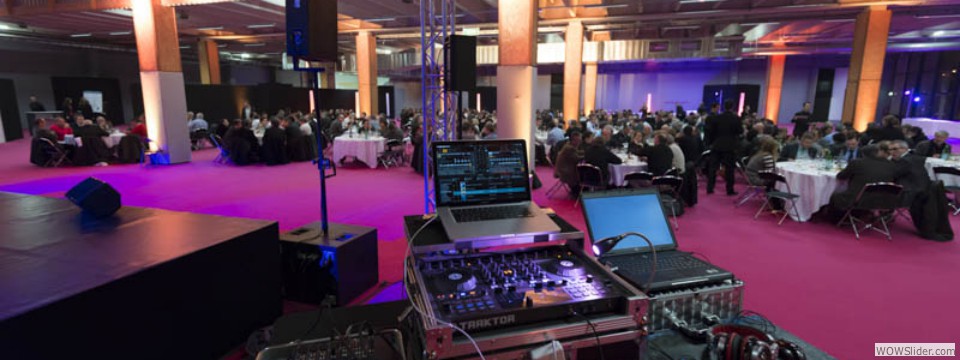

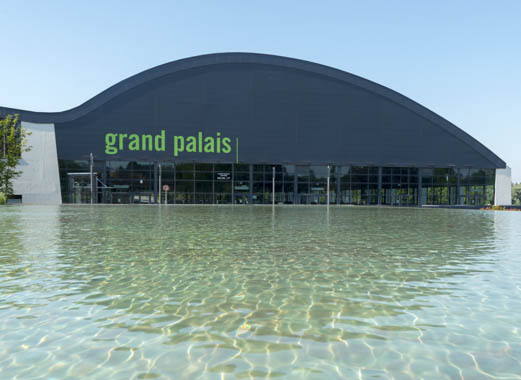

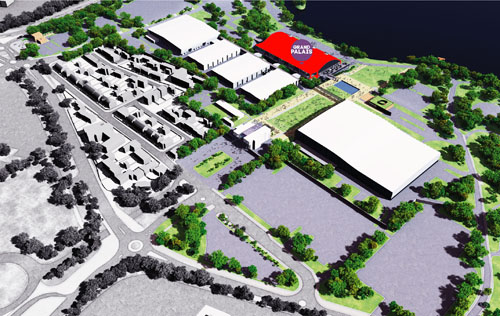

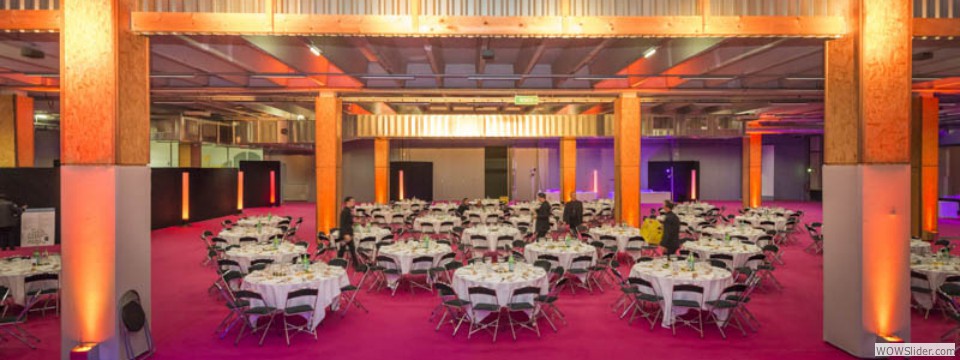

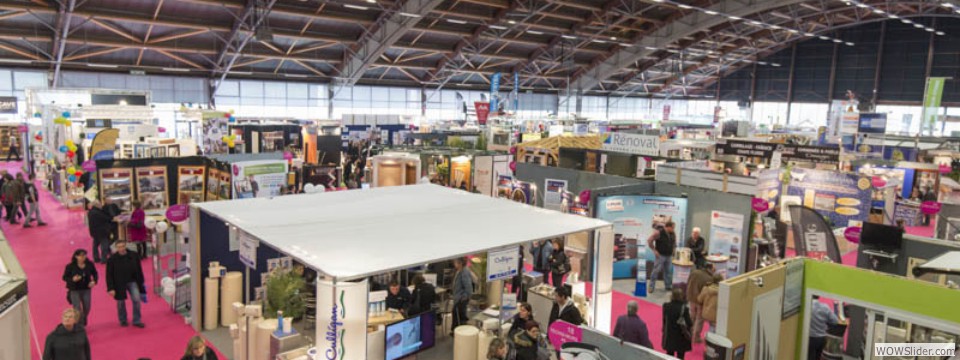

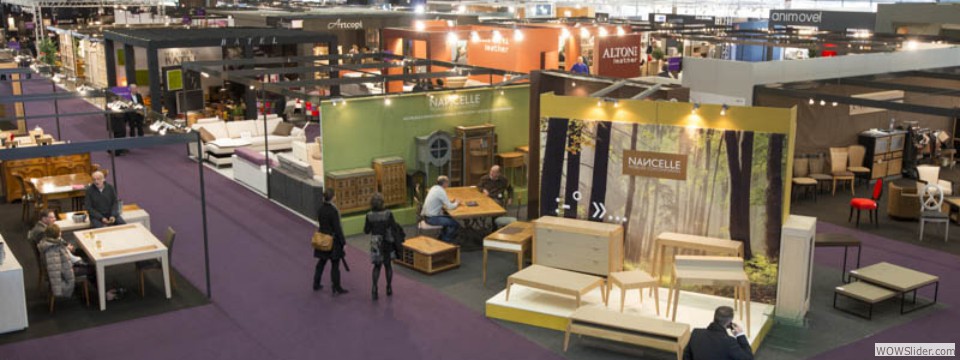

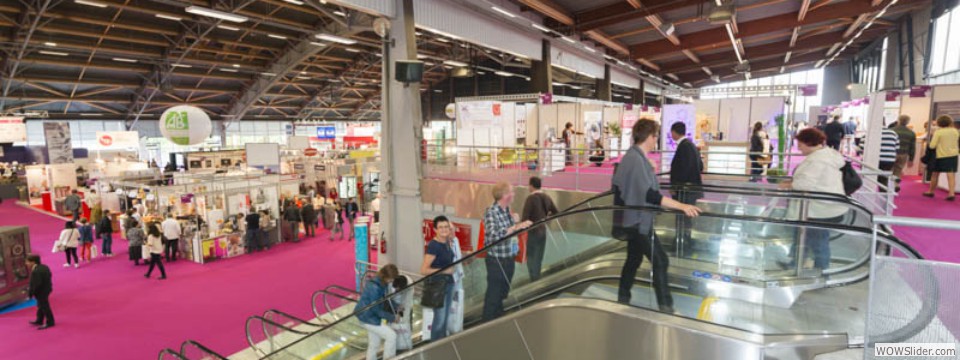

Le Grand Palais bénéficie de la lumière naturelle et d’une vue à 180° sur la rivière Erdre. Le Grand Palais est doté de 2 salles de conférences, 2 salles de commissions et d’un restaurant de 400 places. Ce bâtiment est relié aux autres halls et au forum d’entrée par des passages couverts.
 |
|
 Superficie 4.500 m2 |
|
| DIMENSIONS 90 mètres x 50 mètres (poteaux tous les 10m) |
|
| HAUTEUR UTILE 3,45 mètres sous gaines de désenfumage 4,20 mètres sous écrans de cantonnement Accrochage à la structure interdit |
|
| NATURE DU SOL Béton |
|
| PAROIS INTERIEURES Murs béton, parois vitrées, bardage bois gris |
|
| ACCES TECHNIQUES 3 portails mécaniques L3,5m x H4,7m (côté rivière) Pourtour du hall en revêtement bicouche |
|
| ALIMENTATIONS ELECTRIQUES 2 transformateurs de 630 kA (pour l’ensemble du Grand Palais) Réseau exposant distribué en aérien par 3 canalis 160A / 1 canalis 125A / 6 canalis 100A |
|
| ALIMENTATIONS EN EAU 6 points de distribution au sol répartis dans le hall |
|
| CHAUFFAGE Chauffage au gaz (8 aérothermes + 12 rideaux d’air chaud) |
|
| ECLAIRAGES Fluos basse consommation |
|
| TELECOMMUNICATIONS Réseau fibre optique |
|

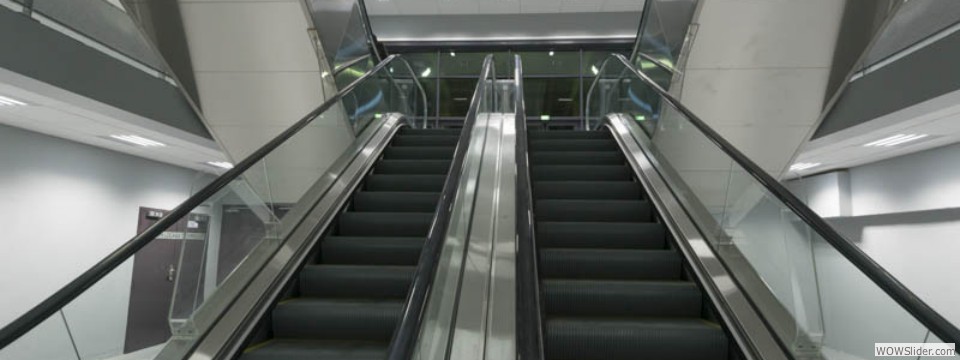

| ACCES VISITEURS 2 escaliers / 1 escalator / 2 ascenseurs depuis niveau 2 (dont 1 ext.) |
|
| SANITAIRES 2 blocs sanitaires H/F dédiés (au pied des deux escaliers) |
|

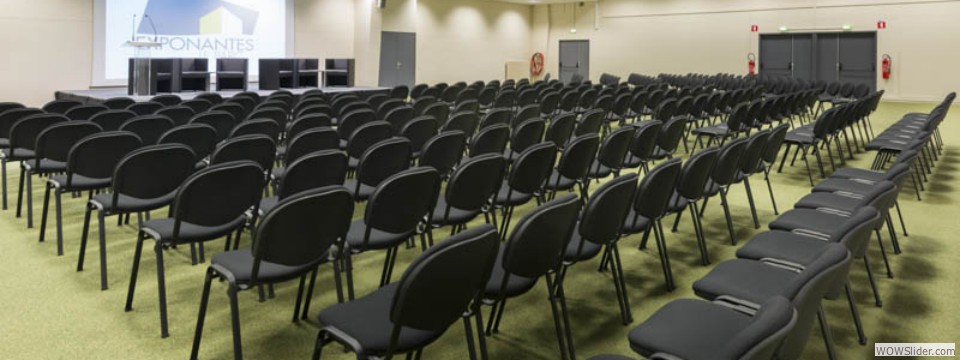

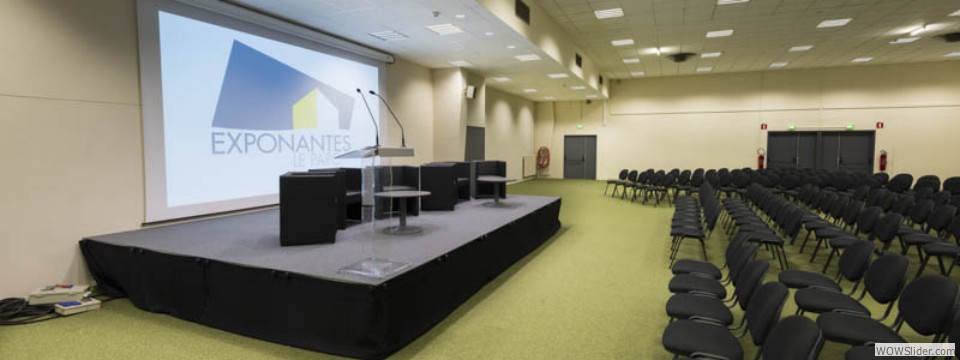

| ESPACES ASSOCIES Espace traiteur Le Vallon niveau 1 côté sud 4 salles de conférence niveau intermédiaire |
|
 |
|

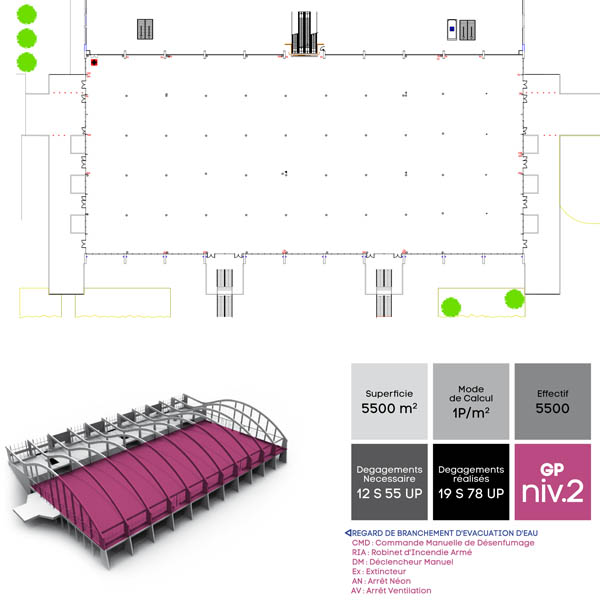

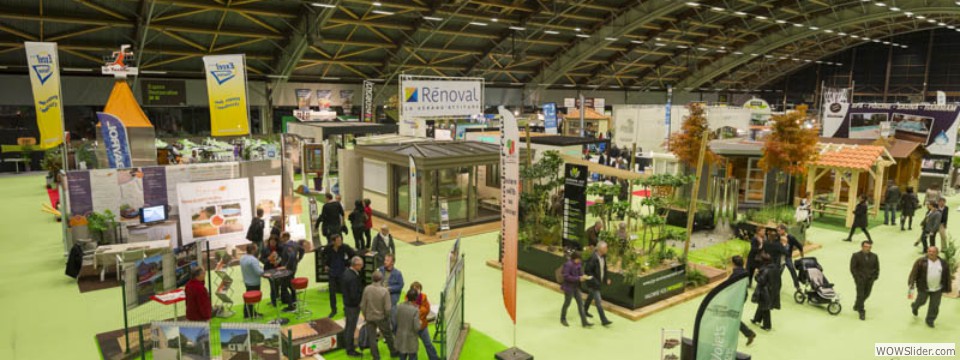

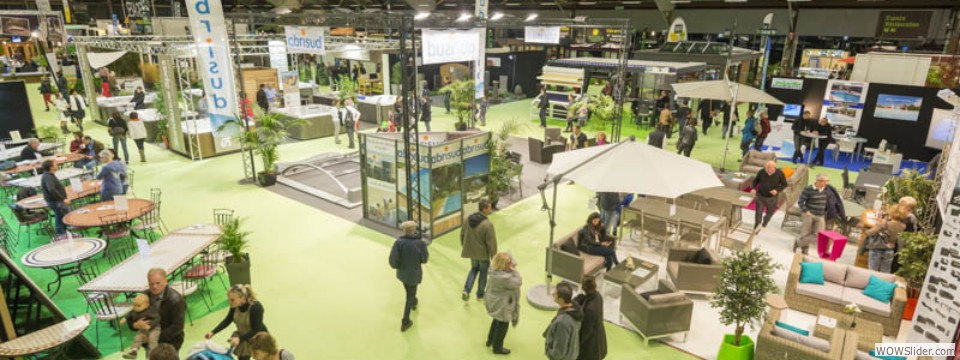

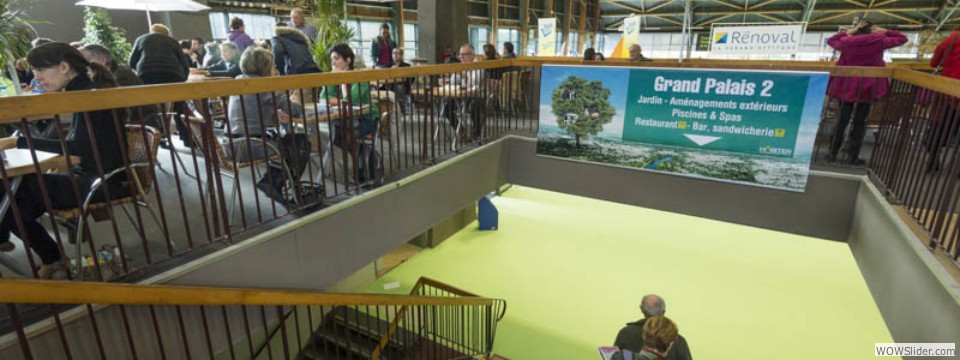

 Superficie 5.500 m2 |
|
| DIMENSIONS 110 mètres x 50 mètres |
|

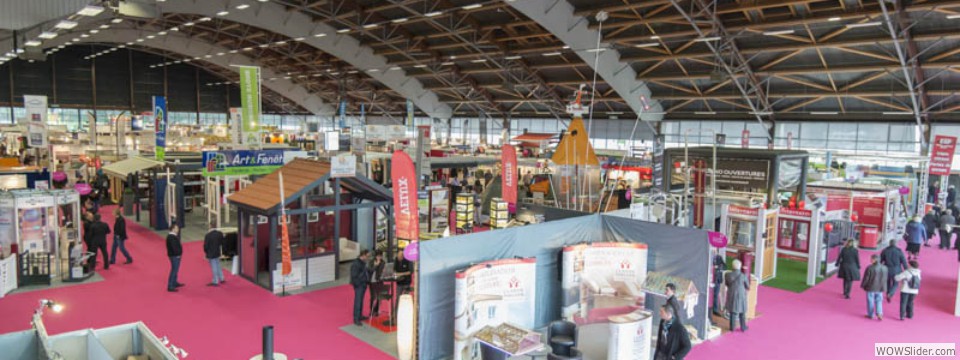

| HAUTEUR UTILE Entre 6 et 12 mètres (toit en forme de voute) Accrochage à la structure autorisé suivant plan de surcharge |
|
| NATURE DU SOL Résine Surcharge au sol 500 kg au m2 |
|
| PAROIS INTERIEURES Murs béton / parois vitrées |
|
| ACCES TECHNIQUES 2 portails électriques L5m x H5,5m (un sur chaque pignon) Pourtour du hall en bitume puis passerelles d’accès en acier (interdites aux véhicules de plus de 15 tonnes) |
|
| ALIMENTATIONS ELECTRIQUES 2 transformateurs de 630 kA (pour l’ensemble du Grand Palais) Réseau exposant distribué au sol par 3 canalis 160A / 1 canalis 125A / 6 canalis 100A Alimentation depuis niveau 1 par trappes au sol (tous les 10m) |
|
| ALIMENTATIONS EN EAU Idem alimentation électrique : évacuation possible en périphérie de hall |
|
| CHAUFFAGE Chauffage au gaz (14 aérothermes + 12 rideaux d’air chaud) |
|
| ECLAIRAGES Fluos basse consommation |
|
| TELECOMMUNICATIONS Réseau fibre optique |
|
| ACCES VISITEURS 2 escaliers / 1 escalator / 1 ascenseur depuis niveau 3 |
|
| SANITAIRES 2 blocs sanitaires H/F dédiés (au pied des deux escaliers) |
|
| ESPACES ASSOCIES 4 salles de conférence niveau intermédiaire |
|
 |
|

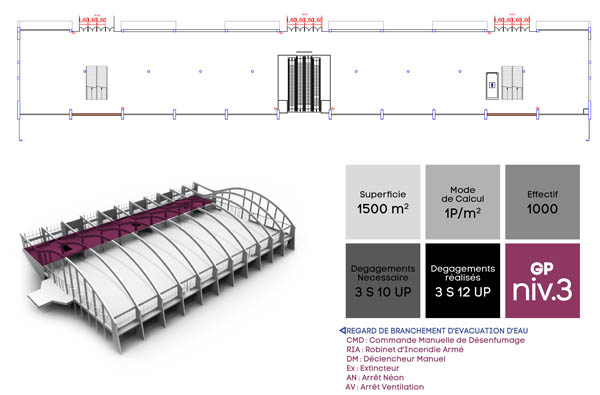

 Superficie 1.500 m2 |
|
| DIMENSIONS 110 mètres x 15 mètres |
|
| HAUTEUR UTILE 4,5 mètres Accrochage à la structure autorisé |
|
| NATURE DU SOL Carrelage Surcharge au sol 250 kg au m2 (y compris passerelles d’accès) |
|
| PAROIS INTERIEURES Murs béton / bardage en tôle |
|
| ACCES TECHNIQUES 3 passerelles d’accès depuis rue couverte Garde-corps démontable pour livraison par chariot élévateur depuis niveau 2 (3 ouvertures de 1,80 mètres de largeur) |
|
| ALIMENTATIONS ELECTRIQUES Réseau exposant distribué par 2 canalis de 190 kA (4 alimentations 40A par le sol) |
|
| ALIMENTATIONS EN EAU En périphérie de hall uniquement |
|
| CHAUFFAGE Chauffage au gaz (14 aérothermes) |
|
| ECLAIRAGES Fluos basse consommation |
|
| TELECOMMUNICATIONS Réseau fibre optique |
|
| ACCES VISITEURS 3 passerelles depuis rue couverte |
|
